F28 LIGHT
COMPROBADOR DE FUGAS DE ALTA VELOCIDAD PARA EL CONTROL DE CALIDAD INDUSTRIAL

Sin duda, el comprobador de fugas de alto rendimiento más pequeño del mercado. Uno de los principales la ventaja es que nuestro módulo F28 Light puede montarse cerca de la pieza de ensayo, lo que garantiza las mejores condiciones de medición. Puede conectar en cadena hasta 50 módulos y supervisarlos con un panel de pantalla táctil + nuestra interfaz fácil de usar : F28 light demo.

Especialmente adaptada para máquinas de ensayo automáticas y semiautomáticas, la F28 Light dispone de una gama completa de especificaciones a un precio muy competitivo.

F28 LIGHT : APLICACIONES

Envasado, blíster, reloj, móvil teléfono, neumático e hidráulico equipamiento…

F28 LIGHT : CARACTERÍSTICAS

  • Medición de fugas por caída de presión diferencial
  • Tipos de medición: Modo directo / Componentes de prueba sellados / Modo de fuga desensibilizada
  • Regulación inteligente de la presión sin regulador
  • Llenado automático (opcional)
  • Regulación electrónica (opcional)
  • Unidades: Pa, Pa/s, sccm
  • Dimensiones compactas (total (mm): h 141,5 x L 225 x D 97)
  • Regulador mecánico o electrónico de vacío a 5 bar
  • Válvulas de llenado y vaciado integradas
  • Red Ethernet hasta 50 módulos (Modbus IP)
  • Montaje en carril DIN

ENTORNO :
estándar ROHS

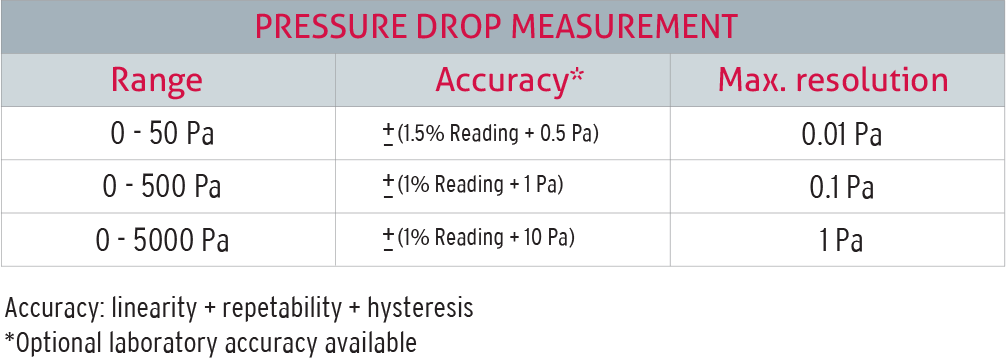

CARACTERÍSTICAS DE MEDICIÓN :

F28+ Interfaz de demostración

F28 LIGHT : ESPECIFICACIONES

  • PRESENTACIÓN

    • Peso : alrededor de 3,5 Kg.
  • SUMINISTRO ELÉCTRICO

    • Voltaje : 24 V CC / 1,6 A
    • Adaptador principal incluido 110 – 230 V CA
  • SUMINISTRO DE AIRE

    • Se necesita aire limpio y seco
    • Norma de calidad del aire que debe aplicarse (ISO 8573-1)
    • Entrada de presión de prueba, necesita un regulador externo
  • TEMPERATURA

    • Funcionamiento : + 5°C a + 45°C
    • Almacenamiento : 0°C a + 60°C

F28 LIGHT : FICHAS TÉCNICAS

Información detallada sobre la luz F28  incluyendo características, especificaciones, etc.

F28 LIGHT : TECNOLOGÍA

La tecnología más popular, con diferencia, es la descomposición de la presión diferencial, que utiliza un volumen de referencia para probar la pieza. Esto ayuda a compensar cualquier variación de presión o temperatura ambiente, ya que se producen en ambas piezas simultáneamente.
Sólo una fuga en la pieza de prueba dará lugar a un movimiento de la membrana de nuestro transductor.

La segunda ventaja de este método es que la precisión no disminuye con la presión de prueba, ya que el transductor mide las diferencias de presión entre los dos circuitos, a diferencia de la tecnología tradicional de caída de presión que mide las caídas de presión frente a la atmósfera.

Principio de medición directa
La pieza sometida a prueba 3 y la pieza de referencia 5 se llenan a una presión idéntica. Un sensor diferencial 4 mide la variación de presión entre la pieza bajo prueba 3 y la pieza de referencia 5. En algunas aplicaciones, la pieza de referencia puede sustituirse por un tapón.

Prueba de desensibilización
Este  modo  se  utiliza  para  la  medición  de  grandes  fugas,  cuando  el  nivel de rechazo  requerido  está por encima de la escala completa del sensor diferencial.
La  presión  de prueba  se  aplica  a  la  entrada  de  la  pieza  bajo  prueba  3.  La  medición  es realizada por el sensor de presión 2. .

Otros tipos de pruebas están disponibles en opción
