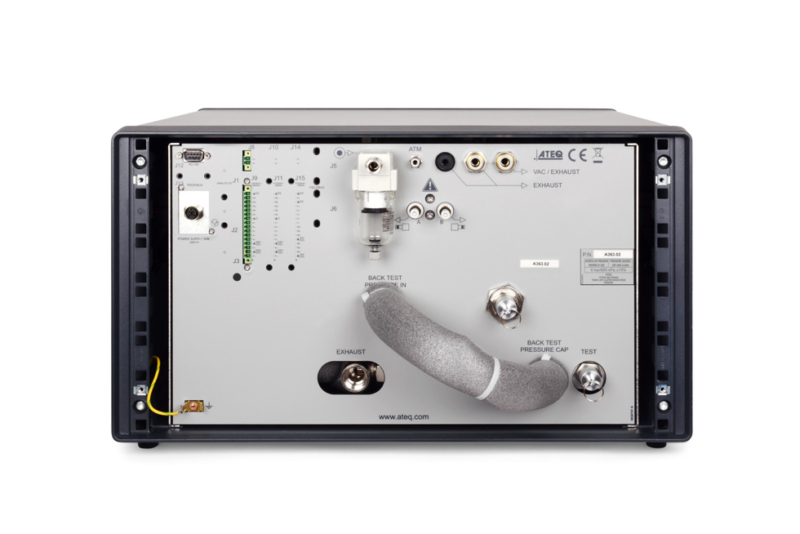

ATEQ-F670LV
highlights F670LV

F670LV – COMPROBADOR DE FUGAS PARA GRANDES VOLÚMENES

El F670LV es un instrumento innovador capaz de realizar pruebas de estanqueidad en volúmenes muy grandes utilizando una nueva tecnología patentada (basada en la caída de presión) gracias a la alta sensibilidad de nuestro último transductor de presión.

F670LV : APLICACIONES

Piezas con volúmenes muy grandes como depósitos, baterías de coches eléctricos…La carcasa de la batería de un vehículo eléctrico es una gran aplicación para la nueva tecnología de pruebas de fugas DNC de ATEQ, ya que se trata de un componente grande y flexible que se ve fácilmente afectado por variaciones en el ruido de fondo.

F670LV : CARACTERÍSTICAS

Características principales

  • 128 programas
  • Válvulas de gran caudal para una gestión rápida de las piezas
  • Electrónica y neumática totalmente integradas
  • Formato de comunicación flexible: RS232, USB

Medio ambiente:
Norma ROHS

CARACTERÍSTICAS DE MEDICIÓN :

FÁCIL CALIBRACIÓN Y COMPROBACIÓN
Rango Precisión (condiciones de laboratorio)(1) Resolución máxima
0 – 20 Pa < 2 Pa : 0.04 Pa > 2 Pa : 2% Rdg 0.001 Pa

(1)Precisión : linealidad + repetibilidad + histéresis

WINATEQ 300
F670LV Interfaz de control

F670LV : ESPECIFICACIONES

Especificaciones técnicas
Presentación Peso: alrededor de 35 kg
Físico Dimensiones (en mm)H295*A520*P550
Alimentación eléctrica externa Tensión: 24 V CC / 1,6 A
Air supply Clean and dry air required
Air quality standard to be aplied (ISO 8573-1)
Test pressure input, need an external regulator
Temperature Funcionamiento:+5°C a +45°C
Almacenamiento: 0°C a +60°C
F670LV

F670LV : OPCIONES

9 entradas / 5 salidas
– Bus de campo opcional: PROFIBUS, DeviceNet, PROFINET, EtherNet/IP, Red EtherCAT, Modbus RTU
– 2 salidas neumáticas para automatización
– Se requiere aire limpio y seco
– Norma de calidad del aire que debe aplicarse (ISO 8573-1)

F670LV : FICHAS TÉCNICAS

Información detallada sobre el F670LV, incluidas sus características, especificaciones, etc.

F670LV : TECNOLOGÍA

NEW DNC TECHNOLOGY

La función DNC (cancelación de ruido diferencial) de Ateq proporciona una lectura de fugas más estable al compensar las perturbaciones de fondo para que no influyan en el sensor de fugas.

PERTURBACIONES EN LAS FÁBRICAS

Variaciones de temperatura
Apertura de puertas o ventanas, ventiladores, sistemas de climatización

Variaciones de presión
Hora del día, tiempo, nivel sonoro

Vibraciones
Movimiento de máquinas, viento, carretillas elevadoras, música

 ¡El SOFTWARE ATEQ-DNC LE AYUDA A PROGRAMAR SU DISPOSITIVO F670LV!

Gracias al software puede configurar los parámetros de la prueba (tiempo de llenado, vaciado, estabilización, prueba, fuga estándar,…)

Lectura de filtraciones sin DNC

Lectura de filtraciones con el DNC
